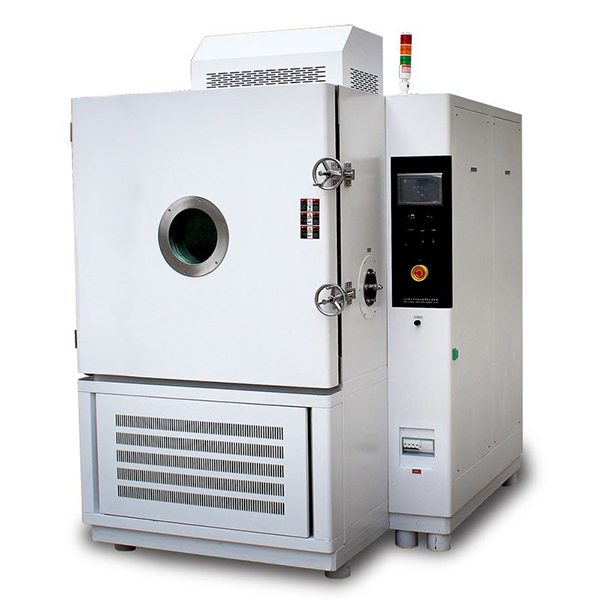

试验箱主要技术指标

1.容积、尺寸和重量

1.1.标称内容积：418L

1.2.内箱尺寸：880×820×700mm  （宽×深×高）；

1.3.外型尺寸（约）：1450×1400×1600mm （宽×深×高） 以实物为准；

1.4.重量（约）     ：350KG

2.性能

2.1.测试环境条件：环境温度为+25℃、相对湿度≤ 98%、试验箱内无试样条件下

2.2.温度范围：-40℃→+120℃   分辨率：0.01℃

2.3.温度波动度： ≤±1℃ (空载,常压)

2.4.温度偏差：≤±2.0℃(空载,常压)

2.5.负载情况：测试空间不大于总空间的四分之三，无发热。

2.6.噪音：≤65dB

2.7.工作室气压

压力控制：常压 ~6.3kPa，

压力变化速率： 从常压降到1kPa ≤15min；

降温最大速率：≥1℃/min(空载)；

升温最大速率：≥3℃/min(空载)；

压力传感器：电子式压力传感器，绝压压力变送器，通过4-20mA输出仪表显示并控制，24V供电，精度0.5%，M20*1.5螺纹连接，另加真空计实时监测显示当前真空度，自动抽真空

真空泵：按要求使用飞越品牌真空泵及优质阀门配件

压力偏差：≤±2kPa (≥40kPa)  ≤±5%(2～40kPa) ≤±0.1kPa(≤2kPa)

降压时间：真空抽到-45KPA时间小于1分钟，泄露率小于：500PA/24小时

2.8.满足试验标准

GB/T2423.1-2001 试验A：低温试验方法

GB/T2423.2-2001 试验B：高温试验方法

GB/T2423.21-1991 试验M：低气压试验方法

GB/T2423.25 试验Z/AM：低温/低气压综合试验

GB/T2423.26试验Z/BM：高温/低气压综合试验

GJB150.3-1986 高温试验

GJB150.4-1986 低温试验

GJB360A 方法105：低气压试验

GJB150.2-86 低气压（高度）试验

3.结构特征

3.1.保温围护结构

外壁材料：拉丝不锈钢/冷轧钢板烤漆（客户提供色版）

内壁材料：304不锈钢

箱体保温材料：阻燃防火硬质聚氨酯发泡

门保温材料：阻燃防火硬质聚氨酯发泡

3.2.空气调节通道：离心风机, 风速可随温度变化自动调节，回风方式：设备上吹风，下回风、加热器、蒸发器、给排水口、温度传感器

3.3.试验箱标准配置：

窗口230x250mm 3层真空层（以实物为准）

入式把手门铰链：SUS #304

3.4.门：单开门，把手在右手边。配观察窗350*350 ㎜、照明灯、窗框/门框防凝露电热装置。

3.5.控制面板：控制器显示屏、超温保护设定器

3.6.机械室：制冷机组、接水盘、排水孔

3.7.配电控制柜：配电板、排风扇

3.8.加热系统：鳍片式散热管形不锈钢电热器加热空气循环方式

3.9.电源线孔及排水孔：位于箱体背面

4.制冷系统

4.1.制冷压缩机：泰康（法国）。

4.2.蒸发器：翅片管式换热器（兼做除湿器）。

4.3.冷凝器：风冷翅片换热器。

4.4.膨胀系统：容量控制之冷冻系统（毛细管）。

4.5.蒸发冷凝器：不锈钢钎焊板式换热器。

4.6.制冷机控制方式：控制系统的控制器根据试验条件自动调节制冷机的运行工况。

蒸发压力调节阀。压缩机回气冷却回路。

4.7.制冷剂：R404a（环保型，臭氧耗损指数均为0）。

5. 控制器：7寸触摸屏

5.1温度控制器：采用原装进口微电脑彩色液晶显示触控式莹幕，中文表示之广视角，高对比功能之温湿度同时可程控器，具100组程序1000段次记忆，每段530Hour59Min，可任意分割设定，并附多组PID控制功能。

5.2控制器规格

精度：温度±0.1℃＋1digit

模拟产品在气候环境温湿组合条件下(高低温操作&储存、温度循环、高温高湿、 低温低湿、结露试验...等)，检测产品本身的适应能力与特性是否改变。需符合国际性规范之要求(IEC、JIS、GB、MIL…)以达到国际间量测程序一致性(含测试步骤、条件、方法)

6. 画面显示功能

程度容量及控制功能：

采画面对谈式，无须按键输入，荧幕直接触摸选项。

温湿度设定（SV）与实际（PV）值直接显示。

可显示目前执行程序号码，段次，剩余时间及循环次数。

运转累计时间功能。

温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能。

具单独程序编辑画面,每页最少可输入10个段次温湿度及时间。

中英文可任意切换。

故障提示画面显示。

荧幕可作背光调整。

荧幕显示保护功能可作定时，TIMER或手动关闭设定。

可使用的程序组：最大100个PATTEN。

可使用的记忆容量：共1000 SEGMENTS。

可重复执行命令：每一个命令可达9999次。

程序之制作采对谈式，具有编辑、清除、插入等功能。

SEGMENTS时间设定0～90Hour59Min。

可程序时序控制模块装置。

具有断电程序记忆，复电后自动启动并接续执行程序功能。

程序执行时可实时显示图形曲线。

具有自动调节冷冻能力功能。

具有预约启动及关机功能。

具有日期、时间调整功能。

按键及画面锁定（LOCK）功能。

7、安全保护装置

7.1制冷系统：

压缩机过热

压缩机过流

压缩机超压

冷凝风机过热

压缩机油压保护

7.2试验箱：

可调式超温

空气调节通道极限超温

风机电机过热

7.3其他：

总电源相序和缺相保护

漏电保护

加热加湿干烧保护

超载及短路保护

超温断电保护

8.总电源漏电断路器：AC380V、8KW50HZ+保护地线

9.选购附件(功能)：下列的附件(功能)

a)电源线缆-三芯（单相二线+保护地线）电缆1条（根据客户要求提供）

b)记录仪-控制系统已内置数据记录功能，直接支持USB导出

c)USB,RS232-控制器可下载历史曲线及历史数据，历史数据以Excel格式保存,可按日期下载所需数据。历史数据以JPG图片形式保存，可按需要进项放大，缩小，然后下载。

e)加重型样品架（选购）-有承重50kg/层，80kg/层，100kg/层/200kg/层（箱内样品架累计总承载不超过200kg）

10. 运输：试验箱为整体式，整体运输

最大运输尺寸（不含包装）：参见 “外形尺寸”

最大运输重量（不含包装）：参见 “重量”

11. 使用条件: 由用户保证下列各项条件

11.1安装场地：

地面平整，通风良好

设备周围无强烈振动

设备周围无强电磁场影响

设备周围无易燃、易爆、腐蚀性物质和粉尘

设备周围留有适当的使用及维护空间，如下图所示：

A：不小于10cm

B：不小于60cm

C：不小于60cm

D：不小于120cm

14.2环境条件：温度：5℃～30℃

相对湿度：≤85%

气压：86kPa～106kPa

12.3供电条件

电源AC380V+保护地线

总 功 率：8KW

最大电流：30A

电源开关：63A

电压允许波动范围：AC（380±10%）V

频率允许波动范围：（50±0.5）Hz

保护地线接地电阻小于：4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。
